24KV熱縮電纜附件

適用范圍   24KV熱縮電纜附件系列產品，適用于12/24KV單芯、三芯聚乙烯和交聯聚乙烯電力電纜、集防水、應力控制、屏蔽、絕緣于一體。具有良好的電力性能和機械性能，能在各種惡劣的環境條件下長期使用。具有重量輕、安裝方便等優點。廣泛地應用于電力、石油、化工、冶金、鐵路、港口和建筑等各個領域。

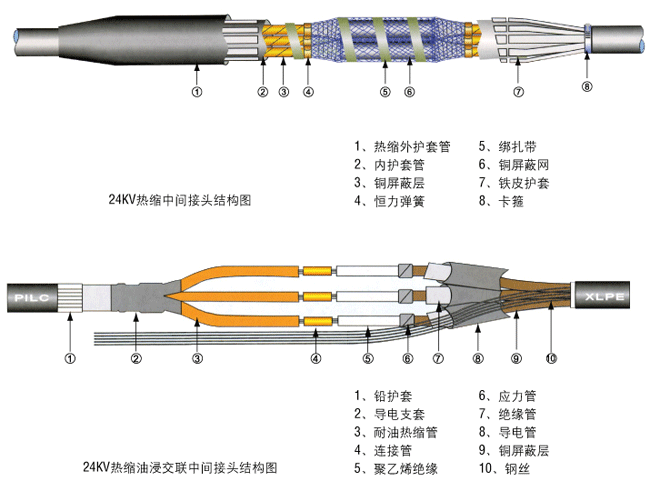

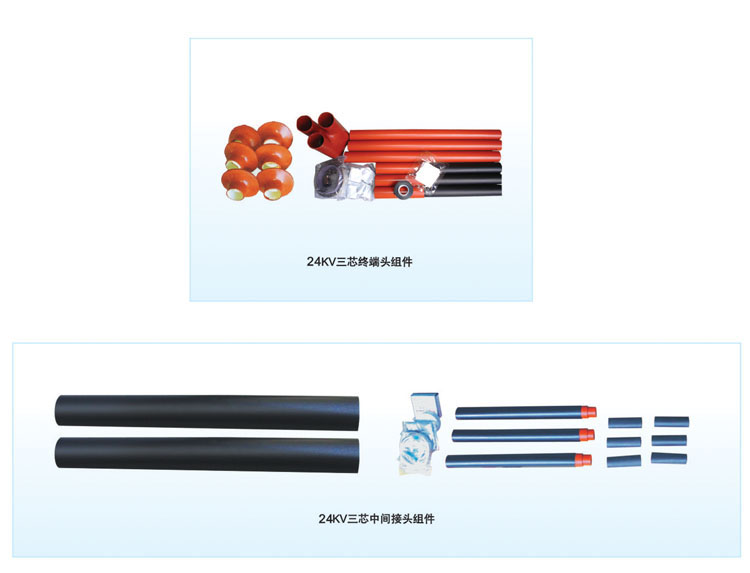

24KV熱縮電纜附件主要材料技術參數 材料名稱 材料主要性能 參數 主要熱縮材料 硬度邵氏(A) 84±3 主要熱縮材料 拉伸強度(Mpa) ≥12 主要熱縮材料 收縮溫度(℃) 120~140 熱縮絕緣管 體積電阻率(Ω.cm) ≥1×1014 熱縮絕緣管 擊穿強度(KV/mm) ≥20 熱縮應力管 介電常數(ξ) ≈ 25 主要技術性能 產品主要性能 參數 濕態工頻耐壓試驗(戶外) 54KV 5min 干態工頻耐壓試驗(戶內) 54KV 5min 沖擊耐壓試驗 ±125KV/10times 直流耐壓試驗 96KV/30min 工頻耐壓試驗 48KV 4h 局部放電試驗 ≤10Pc(1.73U0) 24KV熱縮電纜附件產品名稱及規格型號 產品名稱 型號規格 適用電纜截面(mm2) 產品名稱 型號規格 適用電纜截面(mm2) 單芯戶內終端   NLS-20/1.1 25-50 三芯戶內終端   NLS-20/3.1 25-50 NLS-20/1.2 70-120 NLS-10/3.2 70-120 NLS-20/1.3 150-240 NLS-10/3.3 150-240 NLS-20/1.4 300-500 NLS-20/3.4 300-500 單芯戶外終端   WSY-20/1.1 25-50 三芯戶外終端   WSY-20/3.1 25-50 WSY-20/1.2 70-120 WSY-20/3.2 70-120 WSY-10/1.3 150-240 WSY-20/3.3 150-240 WSY-20/1.4 300-500 WSY-20/3.4 300-500 單芯中間接頭 JSY-20/1.1 25-50 三芯中間接頭   JSY-20/3.1 25-50 JSY-20/1.2 70-20 JSY-20/3.2 70-120 JSY-20/1.3 150-240 JSY-20/3.3 150-240 JSY-20/1.4 300-500 JSY-20/3.4 300-500 外形尺寸
